Paano maiwasan ang pagninilay sa likod sa isang optical laser lens?

Pag -unawa sa problema: Bakit mapanganib ang pagmuni -muni sa likod

Ang pagninilay sa likod, na kilala rin bilang retro-pagmuni-muni, ay nangyayari kapag ang isang bahagi ng high-power laser beam ay makikita nang direkta pabalik kasama ang landas ng insidente nito sa pamamagitan ng mga optical na ibabaw, kabilang ang mga lente mismo o ang wokpiece. Hindi ito isang menor de edad na gulo; Ito ay isang kritikal na mode ng pagkabigo sa mga sistema ng laser. Ang hindi makontrol na mga pagmumuni -muni ay maaaring maglakbay pabalik sa pamamagitan ng iyong landas ng beam, na potensyal na maabot at hindi maibabalik na nakakasira ng mga sensitibong sangkap tulad ng pinagmulan ng laser mismo, mga isolator, o mga modulators. Ito ay humahantong sa magastos na downtime, pag -aayos, at hindi ligtas na mga kondisyon ng operating. Ang pangunahing hamon ay ang bawat interface ng air-to-glass, kahit na may mga anti-reflection coatings, ay sumasalamin sa isang maliit na porsyento ng ilaw. Sa mga laser na may mataas na lakas, ang maliit na porsyento na ito ay maaaring kumatawan ng makabuluhang optical power na naglalakbay sa maling direksyon.

Pangunahing pagtatanggol: madiskarteng paggamit ng mga anti-pagmuni-muni na coatings

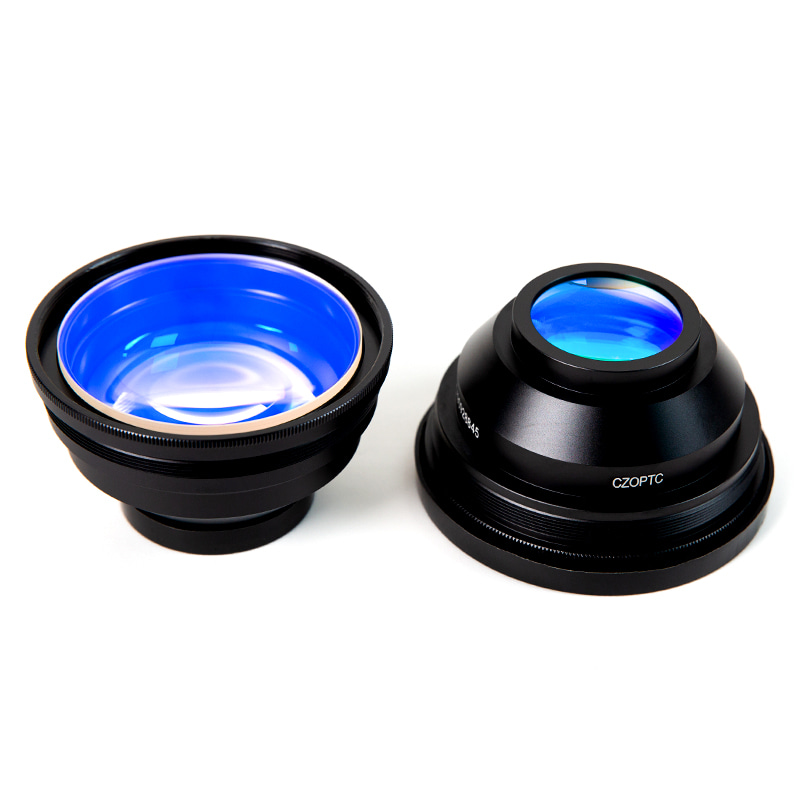

Ang una at pinaka-pangunahing linya ng pagtatanggol ay ang aplikasyon ng de-kalidad na mga coatings ng anti-reflection (AR) sa iyo Optical Laser Lens . Ang mga coatings na ito ay hindi pangkaraniwan; Ang mga ito ay tiyak na inhinyero na manipis na film na mga stack na idinisenyo para sa mga tiyak na mga parameter. Ang isang karaniwang patong na single-layer ay binabawasan ang pagmuni-muni, ngunit para sa mga aplikasyon ng laser, kailangan mo ng a V-coating or Broadband AR Coating Naaangkop sa iyong eksaktong haba ng laser at anggulo ng saklaw. Ang isang V-coating ay nag-aalok ng sobrang mababang pagmuni-muni (madalas na mas mababa sa 0.25%) sa isang tiyak na haba ng haba, habang ang mga coatings ng broadband ay sumasakop sa isang saklaw. Ang susi ay tinukoy ang patong upang tumugma sa mga parameter ng pagpapatakbo ng iyong laser sa panahon ng pagkuha.

Pagpili ng tamang patong AR

• Laser Wavelength: Tukuyin ang eksaktong pangunahing haba ng haba (hal., 1064nm, 10.6µm, 532nm). Huwag gumamit ng isang lens na pinahiran para sa 1064Nm na may 1030nm laser.
• Density ng Power: Tiyakin na ang pagkasira ng threshold ng patong (sinusukat sa J/cm² o w/cm²) ay lumampas sa rurok ng iyong laser at average na kapangyarihan sa ibabaw ng lens.
• Anggulo ng saklaw: Sabihin ang inilaan na anggulo. Ang isang patong na na -optimize para sa 0 ° (normal na saklaw) ay hindi maganda ang gaganap sa 45 °.
• Polarisasyon: Para sa mataas na polarized laser, isaalang -alang ang mga coatings na na -optimize para sa S o P polariseysyon upang mabawasan ang pagmuni -muni para sa partikular na estado.

Mekanikal at optical na disenyo para sa control control

Higit pa sa mga coatings, ang pisikal na pag -aayos ng iyong optical system ay pinakamahalaga. Ang layunin ay upang matiyak na ang anumang natitirang mga pagmuni -muni ay nakadirekta sa malayo sa mga sensitibong sangkap at sa isang ligtas, sumisipsip na landas. Ito ay nagsasangkot ng maingat na pagsasaalang -alang ng orientation ng lens at layout ng system.

Lens wedge at orientation

Huwag kailanman gumamit ng isang perpektong parallel-plate window bilang isang lens mount o tagapagtanggol sa landas ng beam. Laging gumamit ng mga lente na may built-in na mechanical wedge (madalas ng ilang degree) o sinasadyang i-mount ang mga lente ng plano-convex na may hubog na ibabaw na nakaharap sa mataas na kapangyarihan. Tinitiyak ng kritikal na kasanayan na ito na ang sumasalamin sa mga beam ay anggulo na malayo sa optical axis, na pinipigilan ang mga ito na muling ibalik ang landas patungo sa mapagkukunan.

Beam dumps at baffles

Aktibong pamahalaan ang landas ng naliligaw at sumasalamin sa ilaw. Gumamit beam dumps . I -install Optical Baffles .

Pagsasama ng mga Optical isolator para sa mga kritikal na sistema

Para sa mga system na may mataas na pakinabang o matinding pagiging sensitibo, tulad ng mga laser ng hibla, amplifier, o mga sistema na gumagamit ng komunikasyon ng libreng puwang, ang mga hakbang sa pasibo ay maaaring hindi sapat. An optical isolator ay isang aktibong sangkap na inilagay nang direkta pagkatapos ng mapagkukunan ng laser. Ito ay kumikilos bilang isang one-way na balbula para sa ilaw, na nagpapahintulot sa pasulong na sinag na pumasa nang may kaunting pagkawala habang hinaharangan at pinapagana ang anumang ilaw na naglalakbay paatras. Mahalaga ang mga Isolator kapag ang pagmuni -muni ng likod ay maaaring maging sanhi ng kawalang -tatag, mode hopping, o sakuna na pinsala sa laser diode o oscillator.

Pinakamahusay na kasanayan sa pagpapatakbo at pagpapanatili

Ang pag -iwas ay tungkol din sa kung paano mo ginagamit at mapanatili ang system. Ang mga pare -pareho na protocol ay makabuluhang bawasan ang panganib.

• Pre-align na may mababang lakas: Laging magsagawa ng paunang pag-align ng landas ng beam at pagpoposisyon ng lens gamit ang isang napakababang-kapangyarihan na nakikitang gabay na laser o isang mabigat na nakamit na pangunahing sinag. Pinipigilan nito ang hindi sinasadyang mga pagmumuni-muni ng high-power sa pag-setup.
• Kritikal ang kalinisan: Ang mga kontaminado tulad ng alikabok, mga fingerprint, o nalalabi sa usok sa optical laser lens na ibabaw ay maaaring maging mga site ng pagsipsip, na nagiging sanhi ng naisalokal na pag -init, pagkasira ng patong, at nadagdagan, hindi mahuhulaan na pagkalat at pagmuni -muni.
• Regular na inspeksyon: Magpatupad ng isang iskedyul upang biswal na suriin ang mga lente (sa ilalim ng ligtas, hindi base na mga kondisyon) para sa mga palatandaan ng coating burn, pits, o kontaminasyon. Gumamit ng mga ilaw sa inspeksyon sa isang anggulo upang ipakita ang mga depekto sa ibabaw.
• Mga pagsasaalang -alang sa workpiece: Magkaroon ng kamalayan na ang mga mataas na mapanimdim na materyales (tanso, ginto, makintab na aluminyo) o matarik na mga anggulo ng insidente sa workpiece ay maaaring maging sanhi ng malakas na specular na pagmuni -muni pabalik sa tren ng optika. Ang mga parameter ng proseso at anggulo ng beam ay maaaring mangailangan ng pagsasaayos.

Buod ng mga diskarte sa pagpapagaan sa pamamagitan ng sangkap

Ang sumusunod na talahanayan ay nagbibigay ng isang gabay na mabilis na sanggunian para sa paglalapat ng mga prinsipyong ito sa iba't ibang bahagi ng isang tipikal na sistema ng laser.

Ang epektibong pagpigil sa pagninilay sa likod ay hindi tungkol sa isang solong solusyon ngunit isang layered na pagtatanggol. Nangangailangan ito ng maalalahanin na pagsasama ng tama na tinukoy na mga optical laser lens, intelihenteng disenyo ng mekanikal, at disiplina na gawi sa pagpapatakbo. Sa pamamagitan ng pagpapatupad ng mga tiyak, praktikal na mga hakbang na ito, nagtatayo ka ng isang matatag at maaasahang sistema ng laser na nagpoprotekta sa iyong mahalagang pamumuhunan at tinitiyak ang pare -pareho, ligtas na pagganap.
