Sa edad ng mga advanced na teknolohiya sa imaging, kung saan ang kalinawan at katumpakan ay pinakamahalaga, Optical Wafers Maglaro ng isang mahalagang papel sa pagganap ng mga optical sensor. Kung sa mga smartphone, mga aparatong medikal na imaging, o mga pang -industriya na camera, ang kalidad ng mga wafer na ito ay direktang nakakaimpluwensya sa pagiging epektibo ng mga sistema ng imaging. Ngunit ano ba talaga ang mga optical wafers, at paano nila mapapahusay ang pagganap ng mga optical sensor? I -unpack ang masalimuot na relasyon na ito at galugarin kung paano ang mga mahahalagang sangkap na ito ay nag -aambag sa kalidad ng imaging.
Pag -unawa sa mga optical wafer

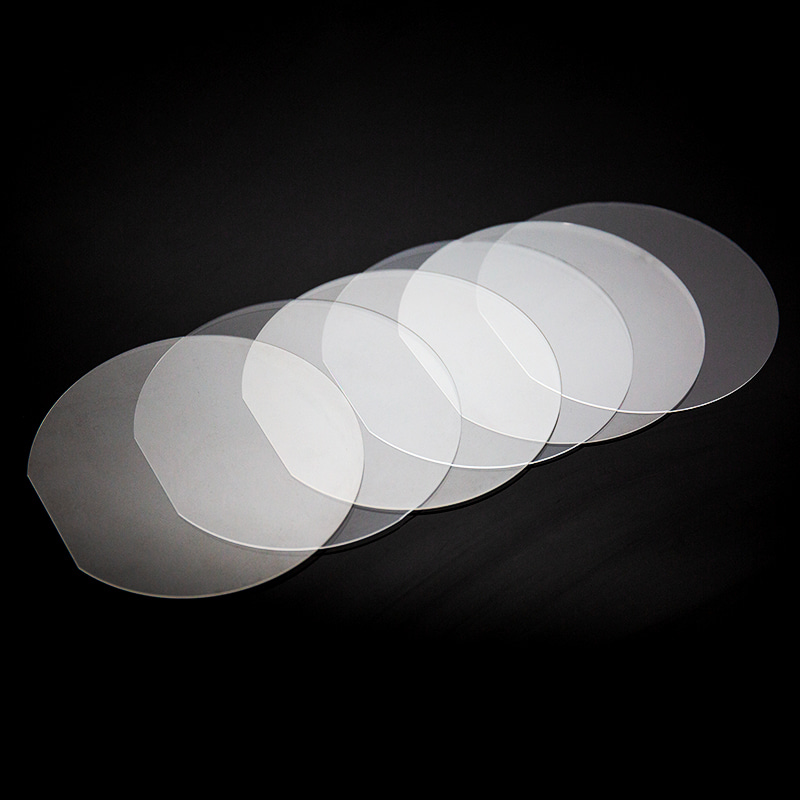

Ang mga optical wafers ay manipis na hiwa ng materyal, madalas na silikon o baso, na maingat na ginawa upang manipulahin ang ilaw. Ang mga wafer na ito ay nagsisilbing pundasyon para sa iba't ibang mga optical na sangkap, kabilang ang mga lente, salamin, at sensor. Ang katumpakan sa paggawa ng mga wafer na ito - na madalas sa loob ng ilang mga nanometer - ay nakasalalay na maaari nilang gabayan at mabuo nang epektibo ang ilaw, na binabawasan ang mga pagbaluktot at pag -maximize ang kalinawan ng imahe.
Ang mga materyal na katangian ng mga optical wafer, tulad ng refractive index at pagiging maayos sa ibabaw, ay kritikal. Halimbawa, ang de-kalidad na optical glass ay maaaring magpadala ng ilaw na may kaunting pagsipsip at pagkalat, na mahalaga para sa imaging mataas na resolusyon. Tulad ng pagsulong ng teknolohiya, ang pag-unlad ng mga bagong materyales, tulad ng mababang-dispersion glass, ay karagdagang nagpapabuti sa mga kakayahan ng mga optical sensor.
Pagpapahusay ng pagiging sensitibo at paglutas
Ang mga optical sensor ay umaasa sa tumpak na pagtuklas ng ilaw upang lumikha ng mga imahe, at ang kalidad ng optical wafer ay nakatulong sa prosesong ito. Ang isang de-kalidad na wafer ay maaaring makabuluhang mapabuti ang pagiging sensitibo ng sensor, na nagpapagana upang makita ang malabong mga signal ng ilaw na maaaring makaligtaan ang mga mas mababang kalidad na mga wafer. Mahalaga ito lalo na sa mga aplikasyon tulad ng astrophotography o mga medikal na diagnostic, kung saan ang kakayahang makuha ang banayad na mga pagkakaiba -iba ng ilaw ay maaaring humantong sa mas mahusay na interpretasyon ng imahe.
Bukod dito, ang paglutas ng mga sistema ng imaging ay direktang nakatali sa mga optical wafers na ginamit. Kapag ang ilaw ay dumadaan sa isang mahusay na likhang optical wafer, nakakaranas ito ng kaunting mga pag-aberrasyon, na nagpapahintulot sa pantasa at mas detalyadong mga imahe. Ipinapahiwatig ng pananaliksik na ang mga sistema ng imaging gumagamit ng higit na mahusay na mga optical wafer ay maaaring makamit ang mga resolusyon na hanggang sa 30% na mas mahusay kaysa sa mga gumagamit ng mga karaniwang wafer. Ang antas ng detalye na ito ay mahalaga sa mga patlang tulad ng mikroskopya o pagsubaybay, kung saan binibilang ang bawat pixel.
Ang hinaharap ng mga optical wafers sa teknolohiyang imaging
Habang lumalaki ang demand para sa mas advanced na mga sistema ng imaging, gayon din ang pagbabago na nakapalibot sa mga optical wafer. Ang mga umuusbong na teknolohiya tulad ng adaptive optika at pinalaki na katotohanan ay nagtutulak sa mga hangganan ng maaaring makamit ng mga optical sensor. Halimbawa, ang mga adaptive na sistema ng optika ay gumagamit ng mga deformable na salamin na ginawa mula sa mga optical wafers upang iwasto ang mga pagbaluktot sa real-time, na nagreresulta sa natatanging malinaw na mga imahe.
Bukod dito, ang pagsasama ng artipisyal na katalinuhan sa mga sistema ng imaging ay humahantong sa mas matalinong mga optical sensor na maaaring ayusin ang kanilang mga setting batay sa kalidad ng optical wafer. Ang synergy na ito ay maaaring mapahusay ang pagganap sa iba't ibang mga kondisyon ng pag -iilaw, na ginagawang mas maraming nalalaman at mahusay ang mga sistema ng imaging.
Ang mga optical wafer ay hindi lamang mga passive na sangkap; Sila ang gulugod ng mga high-performance optical sensor sa mga imaging system. Ang kanilang kakayahang manipulahin ang ilaw na may katumpakan ay isinasalin sa pinabuting sensitivity, resolusyon, at pangkalahatang kalidad ng imahe. Habang ang teknolohiya ay patuloy na sumusulong, ang papel ng mga optical wafer ay walang pagsala na magbabago, na naglalagay ng daan para sa mas sopistikadong mga aplikasyon ng imaging. Para sa sinumang namuhunan sa hinaharap ng teknolohiyang imaging, ang pag -unawa sa mga optical wafer ay mahalaga - isang maliit na hiwa ng materyal na gumagawa ng malaking pagkakaiba sa mundo ng optika! $ $
